Trabajos

Museo da Romanización

Concurso para la Rehabilitación del cuartel de San Fernando destinada a albergar el Museo da Romanización de Lugo

Plaza de Ferrol, 1

Lugo

1. Situacion

un museo de arte presentado en duas dimensións rixe os seus sistemas de circulación e define os seus percorridos en función das paredes. A distribucion das tabiquerias, das fábricas, estructuran o espacio pero tamén a forma de percorrelo.

No noso caso, a organización espacial do edificio determina 6 modulos espaciais de 260 m2 repetidos e non comunicados directamente entre si. o patio sirve de referencia e comunicación entre eles. Isto resulta nunha certa monotonía espacial, propia da vida nun cuartel pero impropia da singularidade do novo uso do edificio.  cómpre dotar ó novo museo de certa variedade espacial para mitigar á desasosegante sensación de estar sempre no mesmo espacio.

Esta ordenada e ríxida estruturación do cuartel determina en termos dun museo convencional percorridos de ida e volta (entrar e sair pola mesma porta) de cada un destes módulos. tódolos accesos están ubicados nas esquinas do patio. A necesidade de conservación desta configuración espacial e da imaxe do cuartel limitan ainda mais os marxes de intervención da proposta.

2. Estrategia

Resulta que vamos a mirar debaixo do cuartel e o que se expón non ten dúas dimensións e non está á altura dos meus ollos senón algo por debaixo dos meus pes. as paredes seguen sendo marco pero xa non son directriz.

A directriz agora está no chan e cómpre un sistema de circulación capaz de responder a este requerimento e as limitacións ó respecto que supón o marco arquitectónico do cuartel. Un sistema aberto que perfore puntualmente a nova cimentación do cuartel e cun trazado non pechado….a expensas do que se agache no chan.. asi será o chan, o arquelóxico e o novo chan que permitirá aprecialo,  o xerador da proposta.  xurde asi un novo nivel de arquitectura contemporanea entre os dous xa presentes.

Formalizando a nova relación entre o neoclasico e o romano, e respetando as esquinas do patio como lugar de acceso ós módulos neoclásicos,  vaise insinuando unha forma nova de descubrir o que agacha cada un destes modulos e os restos arqueoloxicos que aparezan no solo ó mesmo tempo. o circulo revélase entón como a forma adecuada de por en valor a orde establecida polos enxeñeiros neoclásicos. ben utilizado aporta a fluidez que ansiaba o vello cuartel para crerse museo e supón o contrapunto perfecto á ortoganalidade dos clásicos que pretende acompañar.

3. Respuesta

A partir de aqui esbozamos unha resposta real non pechada. un sistema capaz de adaptarse ós restos arqueolóxicos que aparezan no solo do cuartel e íncluso á sua ausencia puntual. cada area de solo sen restos in situ será susceptible de aproveitar para trasladar outros desperdigados pola cidade ou conservados noutros edificios.

O circulo repetiuse ata que foi camiño, e logo afinouse para ocupar sólo o necesario. por momentos asoman ós modulos e de repente avanzan ó seu interior para aproximarse os seus muros e disfrutar dunha proxeccion. repetiuse tanto o circulo que chegou a linguaxe e se non pisas un, sabes que acabou a visita.

Algúns sairon ó exterior e colleron altura, volume e entidade espacial propia. Un saiu tranasparente á superficie do patio e convertiu este en lugar de encontro. o patio abriuse a Lugo e tomou a infiltración como positiva.

Finalmente á carón do cuartel aparece o maior dos cilindros, dándalle á replica adecuada ó prismático volume do cuartel, e a modo de elemento reclamo e referencia visual do novo museo da romanización.



Tiendas para la firma CH Carolina Herrera

Desarrollo integral del concepto de tiendas para la firma CH Carolina Herrera

Diversas localizaciones

Fotografías: Tienda de Madrid. Calle Serrano, 16

Vivienda Unifamiliar Paredes

Diseño integral de Vivienda Unifamiliar

Oleiros, A Coruña

Pequeña vivienda unifamiliar en la costa de la Praia de Batiagueiro. Realizada basandose en el concepto clasico de arquitectura galega a base de muros portantes de mamposteria de piedra, en un ejercicio de reinterpretacion y actualizacion de la tradicion con las tecnicas contemporaneas. La vivienda se abre a la vistas, al mar y a las orientaciones solares más amables, segun un eje este-oeste, mientras que se aisla al máximo de las orientaciones más desfavorables, evitando la apertura de huecos en la fachada norte donde se ubica el acceso a la vivienda. La fachada sur se configura con huecos con una clara componente vertical, practicados en el muro de piedra, materializados por medio de dinteles de material resistente a la flexión, en este caso hormigon armado, como reinterpretación de la ventana de la casa tradicional galega.



Edificio de 28 Viviendas

Edificio de 28 Viviendas

Construido

Cervo,  Lugo

Edificio Multiusos

Edificio Multiusos. Compuesto por un centro comercial, centro civico, piscina municipal y zonas exteriores

Accesit. No Construido

Bornos. Cadiz

PLANTEAMIENTO URBANISTICO

Como punto de partida existen varias peculiaridades historico-sociales urbanisticas y geograficas en la configuracion de bornos como entorno donde se desarrolla la propuesta. Por un lado el profundo bagaje historico de la localidad, poblada de grandes conjuntos rquitectonicos, fundamentalmente religiosos que se distribuyen por la trama urbana, esponjandola y actuando de nucleos alrrededor delos cuales se desarrolla tejido urbano.

Por otro lado, la presencia de una trama urbana, donde se diferencia claramente la aparicion de un nuevo tejido, envolviendo al historico, desarrollado a lo largo del eje norte sur, la avenida de san jeronimo, como principal via de comunicacion a todos los niveles.

De la combinacion de las citadas peculiaridades y ante la demanda de un nuevo espacio urbano que de servicio a una serie de nuevas necesidades programaticas parte el desarrollo de la propuesta.

Un espacio urbano atrapado por una envolvente construida, en la tradicion de la casa patio-claustro tipico  de la geografia andaluza para dar respuesta a las extremas condiciones climatologicas de estas latitudes. Resuelta a modo de agora urbano, como lugar de encuentro,de plaza donde se producen nuevas sinergias enriquecedoras.

Todo esto materializado en un edificio-espacio urbano, totalmente abierto a la ciudad, que busca insertarse en la trama, relacionandose con ella de un modo no hostil, adoptando la escala del lugar, casi asomandose a la trama urbana sin subterfugios, el propio edificio se convierte en el elemento articulador de  lo nuevo y lo  historico, actuando de lugar de reunion, pero tambien de paso,casi de transicion, entre una y otra situacion.

PLANTEAMIENTO ARQUITECTONICO

Exteriormente se ha buscado una envolvente que unifique y a la vez aporte ligereza al conjunto, sin perder relacion con el entorno, para ello el edificio se envuelve con una capa permeable pero contundente, que pone intimamente en contacto el espacio interior con el entorno, a la vez que propicia un elevado confort termico a los espacios interiores y una permeabilidad a todo el conjunto, a la vez que funciona como elemento estructural. A base de nervios de hormigon armado organizados en una malla hexagonal con huecos de 45 cm de diametro.

El programa se divide fundamentalmente en 2 actividades, comercial y dotacional, componiendose este ultimo de un salon de actos multiusos, para 360 personas sentadas, dotado de gradas retractiles y que premite acoger gran variedad de actos. Asimismo se dispone de un parking para 116 vehiculos, distribuidos en dos plantas sotano. Se propone la incorporacion al proyecto de una pequeña biblioteca que se suma a la oferta cultural, ademas se plantea en la terraza del edificio, y con unas inmejorables vistas sobre el ambito urbano, una piscina para uso publico que complementaria el caracter dotacional de ocio de la propuesta.

Para actividad comercial se han dispuesto varios locales comerciales, distribuidos en los diferentes niveles, pero siempre con la premisa de estar fuertemente vinculados al exterior, a fin de potenciar su uso comercial.

Por ultimo cabe señalar la estrecha interrelacion del edificio con el lugar donde se inserta, adecuandose a las particularidades topograficas y poniendolas en valor, como es el caso de la calle fernan caballero, donde el edificio se convierte en calle, en elemento de transito peatonal, buscando mostrarse al paseante eventual. Asimismo se ha optado por recuperar el espacio actualmente en uso delante de la estacion de autobuses, como punto de reunion e intercambio de experiencias, en el acceso principal al espacio polivalente.

Edificio Central para la Biblioteca de la UIB

Edificio Central para la Biblioteca de la Universitat des Illes Balears

Finalista. No construido

Palma de Mallorca

Basado en la idea de implantar respetando en profundidad las preexistencias, la biblioteca se plantea como un desfiladero a recorrer por la huella dejada por las acequias preexistentes, que condicionan la actuacion.

La ubicación escogida para situar la biblioteca para la U.I.B. convierte la propuesta en un lugar de oportunidad. Por un lado, la situación central de privilegio, dentro del nuevo esquema del campus, nacido de la ampliación planteada, donde la biblioteca y el gran especio verde adyacente, serán los auténticos aglutinadores de la vida universitaria en el conjunto del campus. Por otro lado, la existencia de una acequia que data del siglo X, que atraviesa a su paso por la zona de actuación, según un eje noroeste-sureste, segregando del total una gran porción de terreno. Ante esta doble situación el edificio se configura buscando revertir esta coyuntura, dando una respuesta, asumiendo la situación, sacándole partido. Un prisma como volumen óptimo para albergar un edificio de estas características, emerge en el lugar designado y es atravesado por la lineas de flujo que atraviesan el terreno.

En el caso de la acequia, el edificio se rasga para mantener intacto el fluir del agua, segregando una porción del prisma, desplazando, de este modo, su acceso a una situación subterránea, singularizando dicho elemento. Aquí se ubicara el elemento más singular y a la vez más reservado, la biblioteca de fondo antiguo y archivo histórico. Por otro lado, el flujo peatonal de la comunidad universitaria entre las diferentes dotaciones existentes.

El edificio responde ante esto permitiendo que el flujo lo atraviese, ocasionando la  aparición de una nueva grieta, un desfiladero en el prisma original, pasando de muro a  puerta. Estos accidentes se convierten en lugares de oportunidad, donde lo individual y lo colectivo, lo público y lo privado se entrelazan en una sinergia enriquecedora para ambos. A nivel individual, del edificio propiamente, estos nuevos espacios exteriores colonizados, aportan riqueza espacial y funcional a la biblioteca, permitiendo la existencia de espacios exteriores utilizables, pero dotados de la necesaria intimidad que el acto de leer reclama. Del mismo modo se pretende preservar al máximo la vegetación preexistente, en especial los almendros, por su onteres como especie característica de la isla.

La grieta – desfiladero peatonal, en el contacto con la fachada, genera un vacío en la misma, lugar donde se produce el acceso a la biblioteca y donde se desarrollan los flujos de movimiento interno, los lugares de encuentro, siempre con el referente lumínico y visual que representa el vacío entre los volúmenes, donde los flujos público – privado se entremezclan, por una lado con la incorporación de la senda peatonal publica del campus, que al llegar al edificio se materializa en una rampa que recorre la grieta , para finalmente, tras pasar por debajo de lo privado emerge de nuevo para seguir su ruta pública.

El espacio contenido entre los volúmenes se convierte en un jardín interior accesible desde la biblioteca informal, que permite disfrutar de la lectura en el exterior. Todas las salas de lectura disfrutan de un contacto directo y controlado con el exterior, pero en una situación de intimidad, donde en referente visual es el propio edificio, es decir, el propio acto de leer como referente directo, aunque con referencias al paisaje lejano, más presentes a medida que el edificio asciende, llegando a tener una visión global del paisaje lejano en la segunda planta. Aquí se sitúan los elementos de carácter administrativo y docente, además del espacio de descanso del personal. Cada sala posee su singularidad, bien sea por su configuración espacial, como el caso de la hemeroteca, desarrollada por medio de vacíos entrelazados oblicuamente, ascendiendo por el volumen central. O bien como el caso de la sala de monografías, que incorpora en su configuración, un conjunto de lucernarios que busca reforzar la aportación de luz natural de que goza la sala.

Constructivamente, el edificio se resuelve nítidamente. Un prisma regular, materializado con una envolvente neutra, una fábrica de ladrillo, de clara vocación maciza, que aporta sobriedad y contundencia, que un edificio de estas características demanda. Se caracteriza por la casi total ausencia de huecos, únicamente una secuencia puntual, formalizada en la fachada este, que permite la entrada de luz a una amplia zona de biblioteca básica.

En contraposición, las grietas- desfiladero, formalizadas por paredes de vidrio abruptas, que se pliegan sobre si mismas, dinamizando el espacio y aportando la iluminación necesaria al mismo, todo ello configurado de un modo natural espontaneo, sin estridencias. El suelo de las salas se formaliza por medio de una tarima sobre elevada, lo que permite la incorporación de un suelo técnico que flexibiliza la disposición de las diferentes necesidades funcionales. La estructura se configura a base de pórticos de hormigón armado, sencilla,  con una vocación de concentrar la atención en los espacios, en definitiva en la percepción espacial del acto de leer.

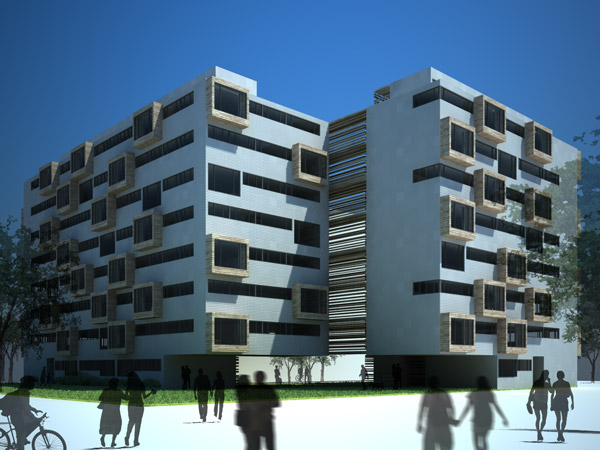

Edificio de 85 Viviendas de Proteccion Oficial

Edificio de 85 Viviendas de Proteccion Oficial en el barrio de Los Rosales, promovido por la Empresa Municipal de Vivienda de Madrid.

No premiado. No realizado

Madrid

Edificio proyectado con la premisa de optimizar los espacios de relacion y la flexibilidad total en el concepto de vivienda, para lo cual se potencia la espacialidad de los elementos comunes de relacion y esparcimiento, ademas de plantear modelos de vivienda flexibles y personalizables, con el condicionante principal del bajo coste como elemento que define y ciñe el programa de actuacion.

IMPLANTACION

El edificio arranca en la trama urbana de la calle calcio, como remate del tejido construido, para desarrollarse libremente por la parcela, buscando la obtención de espacios libres de carácter urbano que fomenten el desarrollo de la interrelación entre usuarios. El espacio libre atraviesa el edificio, creando una continuidad espacial de la trama urbana. Los límites entre dicho espacio y los espacios interiores se diluyen, y la frontera entre el interior y el exterior se hace difusa, creando una sinergia de oportunidades.

MEMORIA DE INTENCIONES

La intención de la propuesta es la creación de espacios de relación como potenciadores de los modos de convivencia urbanos de la actualidad. Para ello se conciben los espacios comunes como lugares de oportunidad y generadores de vida social y convivencia. El edificio se vuelca al exterior, respetando las reglas urbanísticas, a la vez que coloniza el espacio interior, por medio de la creación de espacios de comunicación que lo recorren en su totalidad, permitiendo su uso como lugar de reunión  de juego. Dicho espacio se relaciona con el exterior por medio de una fina piel transpirable materializada con elementos de madera que se obtienen del reciclaje de objetos en desuso de tipo industrial, lo que incide en la sostenibilidad de la propuesta y el abaratamiento del coste.

Desde la perspectiva de repercusión económica, la propuesta busca la reducción de costes de la promoción por medio de la optimización en el planteamiento espacial, recurriendo al uso de 2 núcleos de comunicación vertical a fin de abaratar costes por vivienda. Asimismo se pretende afrontar la estrategia de reutilización de materiales de origen industrial, como palets, cajas y elementos similares que tomaran un protagonismo especial en el desarrollo de la propuesta y permitirán rebajar en gran medida los costes. Los sistemas constructivos a emplear serán los estándar, a fin de no elevar el coste de la mano de obra.

MEMORIA CONSTRUCTIVA

La propuesta busca la optimización de los sistemas constructivos y la eficiencia energética. El espacio habitable se presenta como un hábitat óptimamente planteado desde el punto de vista de la habitabilidad. Se potencian las ventilaciones cruzadas y el óptimo funcionamiento térmico del espacio de vivienda. La fachada exterior se materializa por medio de unas placas cerámicas en un sistema trasventilado que permiten la transpiración lógica del espacio interior. Asimismo se plantean según un ritmo predeterminado unos elementos volumétricos salientes que amplían los espacios. Dichos elementos están configurados por en su piel por maderas recicladas en un sistema de fachada trasventilada.

La piel de los elementos comunes se configura empleando también maderas recicladas que conformaran lamas que protegen de la acción solar excesiva a la vez que hacen transpirable el espacio común.
